PYNQ-ZU

PYNQ-ZU

产品型号 : PYNQ-ZU

2021-08-02 浏览次数: 1307
  • 产品介绍
  • 特色
  • 产品规格

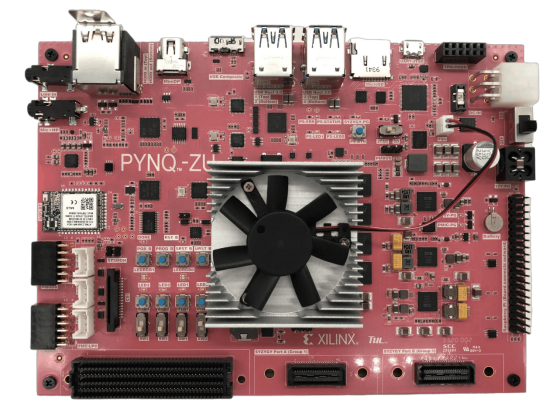

  • 实物图片


  PYNQ-ZU是Zynq®UltraScale+™xczu5ug - 1sfvc784 MPSoc开发板,兼容Arduino、标准树莓派、LMC等各种接口,这使得PYNQ-ZU的具有极大的可拓展性与开源性。与PYNQ-Z2一样使用PYNQ框架,PYNQ 是 Xilinx 的一个开源项目,使用 Zynq All Programmable System on Chips (APSoC) 可以轻松设计嵌入式系统。使用 Python 语言和库,设计人员可以利用 Zynq 中可编程逻辑和微处理器的优势来构建功能更强大的嵌入式系统。PYNQ 用户现在可以创建高性能嵌入式应用程序并行硬件执行、高帧率视频处理、硬件加速算法、实时信号处理、高带宽IO、低延迟控制。


产品特色

  ●与国际接轨提供英文原版实验资料,提高学生英文工程能力

  ●支持多种开发方式



  ●面向多种设计需求


  ●丰富的开源案例

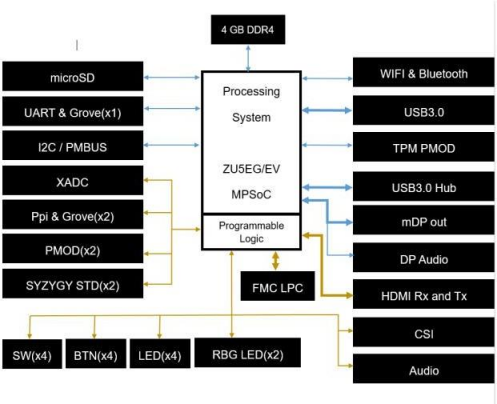

Zynq UltraScale+ XCZU5EG-1SFVC784 MPSoC

 • 四核 ARM Cortex-A53,双 R5 处理器

 • DDR4 内存控制器,具有 8 个 DMA 通道和4 个高性能 AXI3 从端口

 • 高带宽外设控制器:1G 以太网、2 个 USB 3.0、DisplayPort

 • 低-带宽外设控制器:2倍的每个SPI,UART,I2C

 •可编程从JTAG和MicroSD卡

 •256200系统的逻辑单元,234240触发器和117120个LUT

 •5.1 MB的总块RAM,18.0 MB超RAM

 •1248个DSP切片

 •片模数转换器 (XADC)


内存


• 4GB DDR4 2400R(64 位宽)

• MicroSD 插槽

USB 和 JTAG


• Micro USB-JTAG 编程电路

• Micro USB-UART 桥接器

• USB 3.0 OTG PHY(仅支持主机)

• USB Composite 3.0

音频和视频


• HDMI 2.0 接收端口(输入)

• HDMI 2.0 源端口(输出)

• 迷你显示端口

• I2S 接口,带 24 位 DAC 和 3.5 毫米 TRRS 插孔

• 线路输入,带 3.5 毫米插孔

开关、按钮和 LED


 • PL

  • 4 个按钮

  • 4 个滑动开关

  • 4 个 LED

  • 2 个 RGB LED

 • PS

  • 2 个 LED

  • 1 个按钮

扩展连接器


• 2 个标准 Pmod 端口和 1 个 TPM Pmod

• CSI

• FMC LPC

• 2 个 SYZYGY 标准端口

Raspberry Pi连接器


• 总共 28 个 FPGA I/O 引脚
